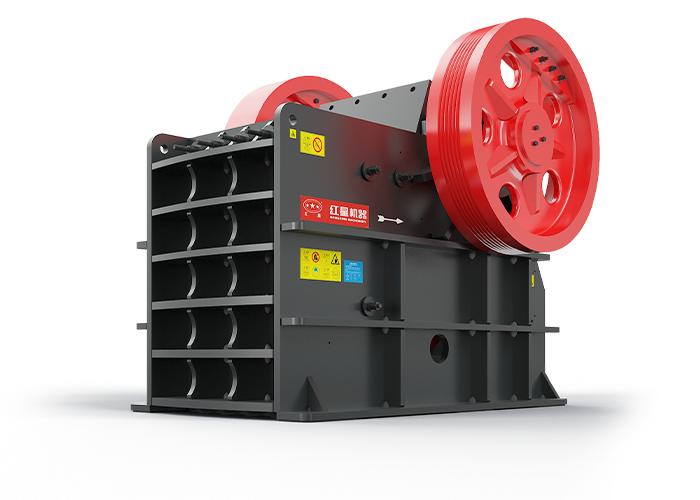

HD德版颚式破碎机

HD德版颚式破碎机

适用物料: 河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

应用领域: 化工、水泥、建材、金属矿石、非金属矿石、建筑、公路建设等

热线:0371-6777 6699
专业工程师在线为您定制生产方案
HD德版颚式破碎机介绍

产品介绍

HD德版颚式破碎机是红星机器以自身20多年的破碎行业工程案例经验,与德国破碎机专家联合开发的HD系列高性能颚式破碎机,为矿山和碎石生产线提产提质带来新的突破。

工作原理

电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。 破碎中,主要部件是两块颚板,一是固定颚板,垂直(或上端略外倾)固定在机体前壁上,另一个是活动颚板,位置倾斜,与固定颚板形成大小的破碎腔。活动颚板对着固定颚板作周期性的往复运动,时而分开,时而靠近,分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

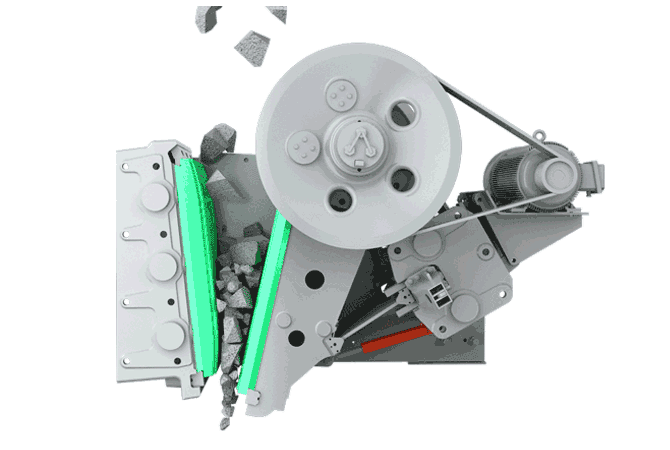

HD德版颚式破碎机原理

案例现场

  • 项目地点:内蒙破碎生产加工现场
  • 加工物料:鹅卵石
  • 设计产量:150t/h

此鹅卵石破碎生产线采用德版颚式破碎机+圆锥破碎机搭配形式,HD德版颚式破碎机能有效降低矿石的粒度,实现大破碎比,达到多碎少磨效果,提高整个生产线的生产能力,降低能耗,大幅度提高砂石厂的经济效益。

作业优势

  • 承载力强

    使用超大轴承和锻造主轴,承载破碎力更大。

  • 破碎比大

    低悬挂运动机构设计,提供更大破碎比。

  • 使用寿命长

    采用高耐磨齿板,维护周期更长,节约开支。

  • 故障率低

    性能可靠,进行了全面优化设计,故障率低。

产品参数

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口范围(mm) 处理能力(t/h) 配用电机功率(kw) 外形尺寸
宽×长×高
(L×W×C)(mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 1566×1965×1630
HD86(69) 580×860 500 50-150 60-260 8P  75 1722×1943×1810
HD98(751) 680×980 630 75-175 110-350 8P   110 1960×2470×2180
HD110(912) 850×1100 750 100-200 230-550 6P   132 2381×2775×2500
HD125 950×1250 900 125-225 280-750 8P   160 2600×3320×3120
型号 进料口尺寸
(mm)
最大进料
粒度(mm)
处理能力
(t/h)
HD72(57) 460×720 425 50-120
HD86(69) 580×860 500 60-260
HD98(751) 680×980 630 110-350
HD110(912) 850×1100 750 230-550
HD125 950×1250 900 280-750
