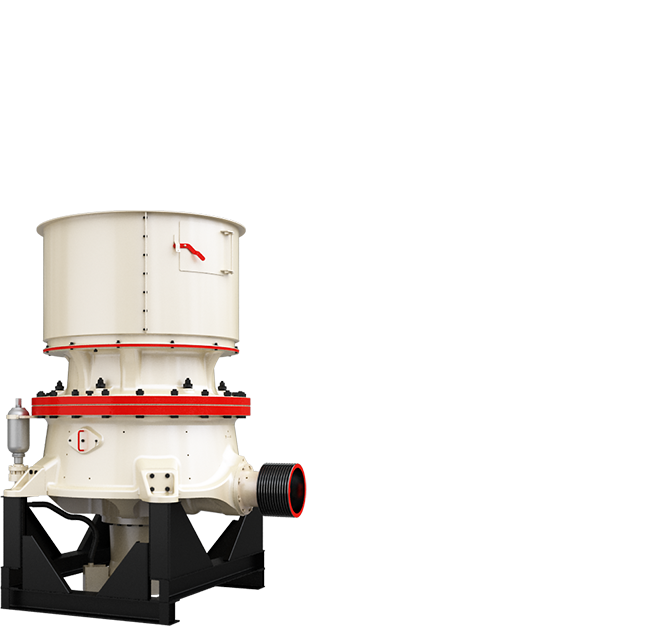

单缸圆锥破碎机

单缸圆锥破碎机

应用范围: 砂石料场、矿山开采、混凝土搅拌站、干粉砂浆等物料的破碎作业

适用物料: 河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等各类矿石

热线:0371-6777 6699
专业工程师在线为您定制生产方案
单缸圆锥破碎机介绍

产品介绍

SC(S)系列单缸液压圆锥破碎机,是采用先进破碎技术研发而成,集机械,液压,电器,智能控制等技术为一体的全新一代圆锥破,结合优化的层压式破碎腔型,全智能自动化控制系统,破碎效率高,生产成本低,维修调整方便,产品呈立方体,广泛应用于冶金、建筑、水电、交通、化工、建材工业中。

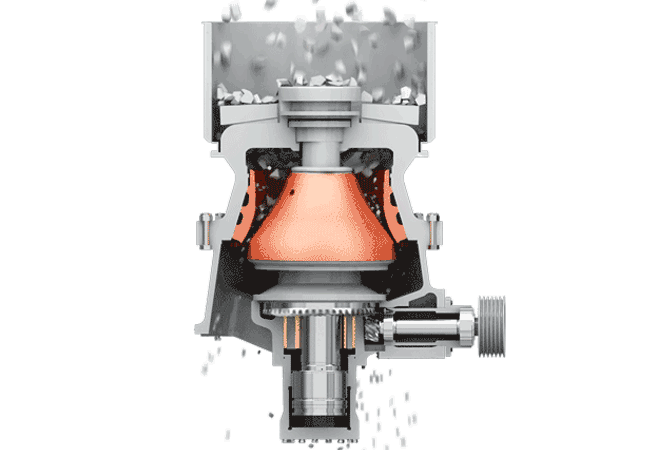

工作原理

单缸圆锥破碎机工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。当物料加入到破碎腔后,主轴总成在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎,破碎出的物料从而排料口排出。

单缸圆锥破碎机原理

案例现场

  • 项目地点:广西南宁时产1000吨花岗岩破碎生产线
  • 加工物料:花岗岩
  • 设计产量:1000t/h

该用户要破碎原料粒度大,硬度较高,对成品的粒型要求也比较高,所以工程师为其设计的生产方案为:先颚式破碎机进行粗碎,然后在二级破碎设备中选用高性能的单缸圆锥破,这样不仅生产能力大,并且易损件使用寿命长,便于更好的生产运行。

作业优势

  • 结构简单,易于维护

    结构简单,可靠性强,易于维护,运行花钱少,轧臼壁与锥体之间的接合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充、填补料时间。

  • 生产能力大,能耗低

    机器在将破碎冲程、破碎速度以及破碎腔形状的恰到好处的组合设计,比老式圆锥破碎的产量高 35%~60%。

  • 抗压能力强,破碎效率高

    单缸圆锥破碎机的主轴上下两端均有支撑,能承受更大的破碎力,具有更高的破碎效率。

  • 成品粒型好,自动化程度高

    PLC+触摸屏的全自动控制系统确保设备安全运行,多种腔型结合,适应多种粒度需求,采用特有的破碎腔以及层压破碎原理,使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。

产品参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型 最大进料尺寸
(mm)
生产能力
(t/h)
SC(S)100 C1 250 85-170
C2 200 70-130
SC(S)160 C1 360 125-345
C2 300 108-305
SC(S)250 C1 450 267-605
C2 400 225-515
SC(S)315 C1 560 349-1050
C2 500 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型  最大进料尺寸
(mm)
处理能力
(t/h)
SC100 F1 150 43-135
F2 90 43-118
F3 50 36-71
SC160 F1 200 69-215
F2 115 57-184
F3 75 63-126
SC250 F1 215 116-396
F2 140 97-328
F3 70 95-252
SC315 F1 275 177-662
F2 175 162-552
F3 85 195-401
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-915
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170
