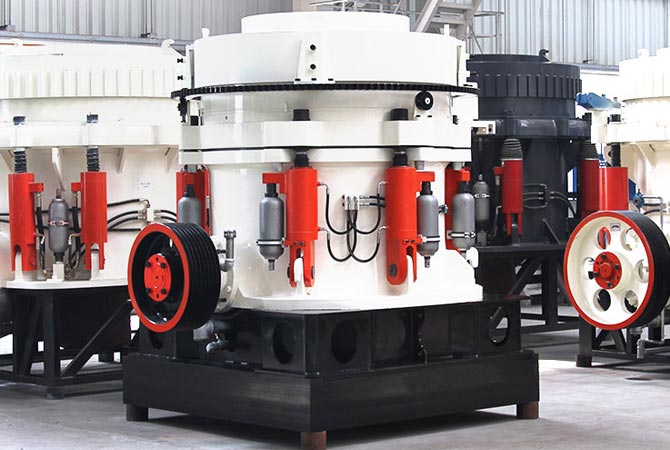

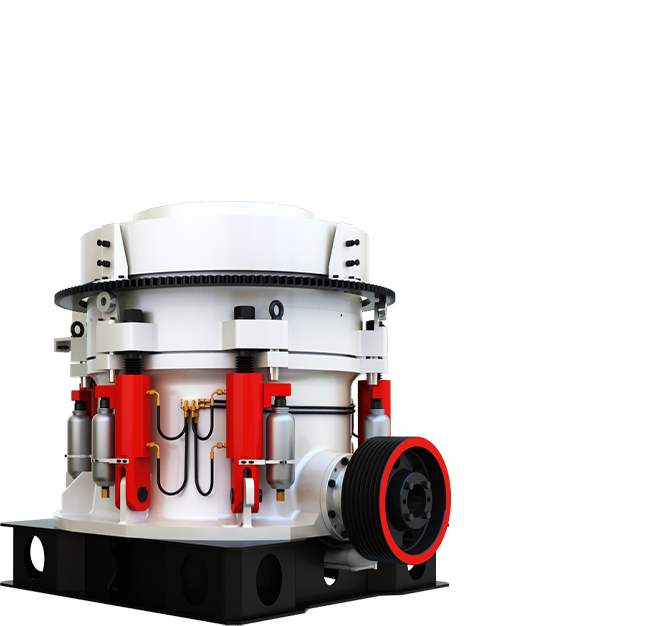

多缸液压圆锥破碎机

多缸液压圆锥破碎机

适用物料: 适用于破碎中等和中等以上硬度的各种矿石和岩石等,如石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩、玄武岩、石灰岩、石英岩和沙岩等。

应用领域: 应用于矿山、建材、交通、能源、化工等行业。

多缸液压圆锥破碎机介绍

产品介绍

多缸液压圆锥破碎机适用于破碎中等和中等以上硬度的各种矿石和岩石等,如石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩、玄武岩、石灰岩、石英岩和沙岩等。其高转速、高破碎容量与合理的设计令破碎后的成品具有极其优质的立方体型,而易于维护的特点又可确保高稳定性操作,在世界各地享有盛名,是当今矿山建筑行业替代弹簧圆锥破碎机和更新一般液压圆锥破碎机的新一代产品。

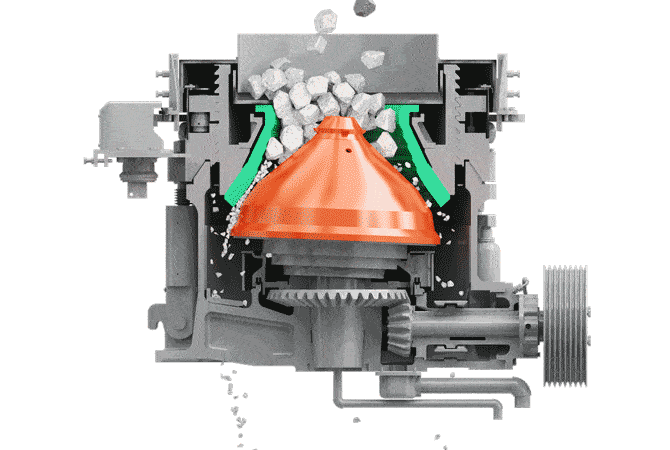

工作原理

在工作时通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物,在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

多缸液压圆锥破碎机原理

案例现场

  • 项目地点:河南南阳客户破碎加工现场
  • 加工物料:玄武岩
  • 设计产量:800T/H

介绍:此款大型破碎生产线主要采用单缸圆锥破碎机+多缸液压圆锥破碎机的配置形式,设备配置科学合理,生产效率高,结构紧凑,占地面积小,可长时间持续高效破碎生产。

作业优势

  • 结构优化设计

    定轴式结构设计,破碎力大、设备基础投资小。层压破碎腔型设计,产品粒度均匀,呈立方体,能耗低。

  • 全自动智能控制

    PLC+触摸屏的全自动控制系统确保设备安全运行。

  • 排料易操作

    液压马达调整排料口,调整操作方便。

  • 维护使用便利

    轧日壁不需填料,更换快捷方便。所有部件均能从上部及侧面拆装,方便设备维修。液压润滑组合式油站,体积小,接线简单。

产品参数

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HPM200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HPM300 C1 1100 235 200 26~45 230~445 250 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HPM400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HPM500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HPM800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HPM200 178 160~250
132 145~250
110 120~250
100 108~210
76 81~210
60 72~210
HPM300 200 230~445
180 200~445
115 180~445
105 160~220
82 140~220
60 120~220
HPM400 280 270~630
170 243~630
130 210~630
115 162~370
90 126~370
68 104~370
HPM500 285 365~790
190 328~790
152 280~790
130 202~450
105 158~450
75 122~450
HPM800 326 616~1100
298 522~1100
238 380~1100
136 328~730
102 270~730
77 166~730
