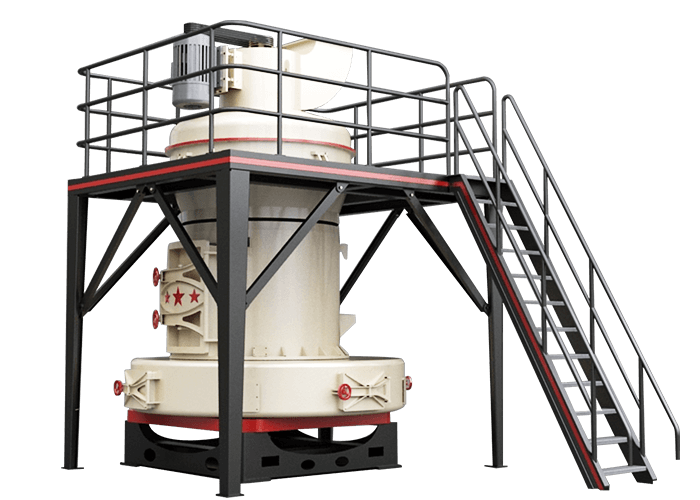

HGM德版节能细粉磨

HGM德版节能细粉磨

适用物料: 石英、长石、方解石、石灰石、滑石、大理石、白云石、膨润土等。

应用领域: 碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等。

热线:0371-6777 6699
专业工程师在线为您定制生产方案
HGM德版节能细粉磨介绍

产品介绍

HGM高压细粉磨是我公司科研所在20多年从事磨粉设备研发经验的基础上,根据多年来用户使用磨粉设备的实际情况,潜心开发出的具有高技术水平的新型产品。该细粉磨的成功上市,更好地攻克了超细粉分级难关,其可用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.18毫米(80目)~0.010毫米(800目)之间任意调整。

工作原理

大块石料在破碎机充分破碎后,由斗式提升机送至储料斗,之后由电磁振动给料机有序送至主机内研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,旋转的铲刀铲起的物料被抛向辊环之间,因磨辊的滚碾以达到粉碎和研磨作用。

磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗的石粉由于自重则落入主机内重磨,合格细粉则随风流进入到大旋风收集器,收集后经出料管排出即为成品。

风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,粉尘不外溢,环保污染不多。同时增加之风量经布袋除尘器净化后排出。

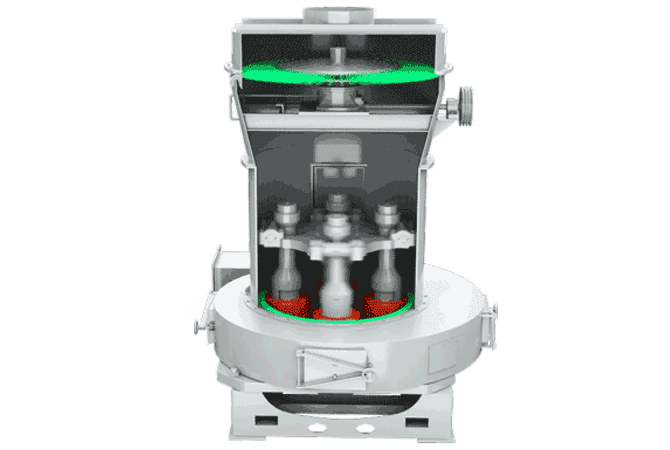

HGM德版节能细粉磨原理

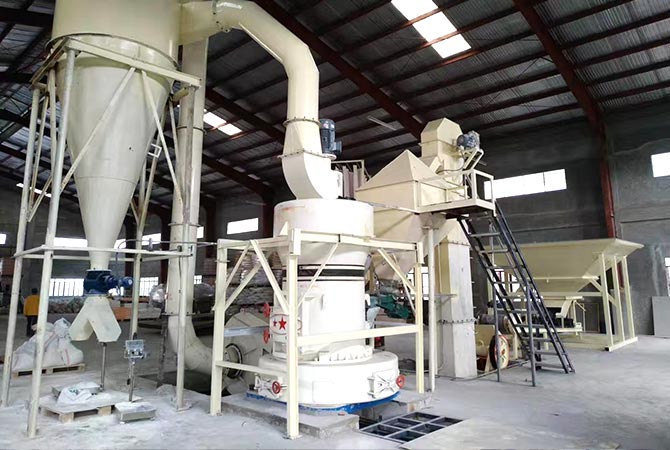

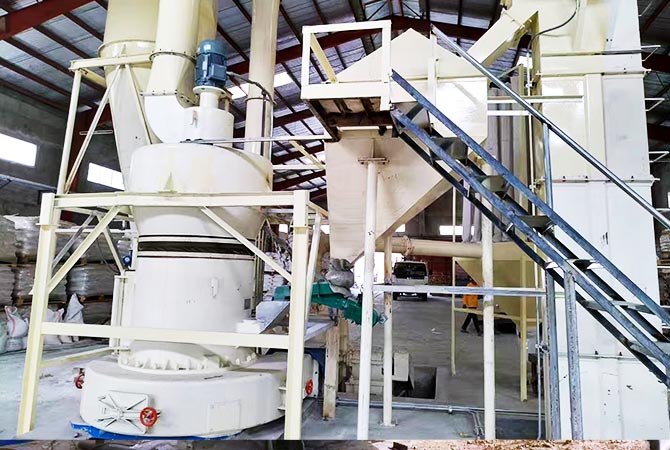

案例现场

  • 项目地点:山西HGM德版超细磨粉机现场
  • 加工物料:白云石
  • 设计产量:30t/h

红星为山西用户设计的这条白云石磨粉生产线,从前期破碎、粉磨、除尘到成品段的技术以及设备配置整个遵循一个系统的设计规范,这些都是根据以往成功经验和用户本身实际情况进行设计的,整机运行效果良好,故障率低,质量有保证。

作业优势

  • 研磨力大

    弹簧增压装置,对加工物料碾压力提升15%-20%左右,有效提升产能。

  • 能耗低

    在产量和细度相同的情况下,系统能耗仅为气流磨的三分之一。

  • 出料可调可控

    选粉机模块化设计,适应不同细度需求;选粉机变频调速,产品可精细分级。

  • 环保无粉尘

    装有新型的高效脉冲式除尘设备,可自动清灰,并配备有消音装置,将粉尘、噪音等污染基本消除,建立绿色生产车间。

  • 部件寿命长

    轴承更换次数少,使用周期长,整机寿命较其他磨粉机延长3-5倍。

  • 价格实惠

    价格方面的优惠可观,同一产能、细度情况下,要比气流磨价格便宜80%以上。

产品参数

型号 HGM88 HGM95 HGM 100 HGM120 HGM130 HGM138 HGM160 HGM175 HGM190
进料粒度(mm) <20 <25 <25 <25 <25 <25 <30 <35 <40
成品粒度(mm) 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038
处理能力(t/h) 0.4-5 0.6-7 0.8-10 1.2-15 1.6-21 2-25 2.7-28 3-35 5-40
中心轴转速(r.min) 167 150 142 136 105 92.5 82 75 74
磨环直径(mm) 908 1006 1075 1280 1400 1510 1770 1900 2040
磨辊数量 3 3 3 3 4 4 5 5 4
主机功率(kw) 22 30 45 55 75 90 132 185 280
风机功率(kw) 22 30 45 75 90 110 160 200 280
分析器功率(kw) 5.5 7.5 11 15 18.5 22 22/30 30/45 55
型号 进料粒度
(mm)
处理能力
(t/h)
HGM88 <20 0.4-5
HGM95 <25 0.6-7
HGM 100 <25 0.8-10
HGM120 <25 1.2-15
HGM130 <25 1.6-21
HGM138 <25 2-25
HGM160 <30 2.7-28
HGM175 <35 3-35
HGM190 <40 5-40
