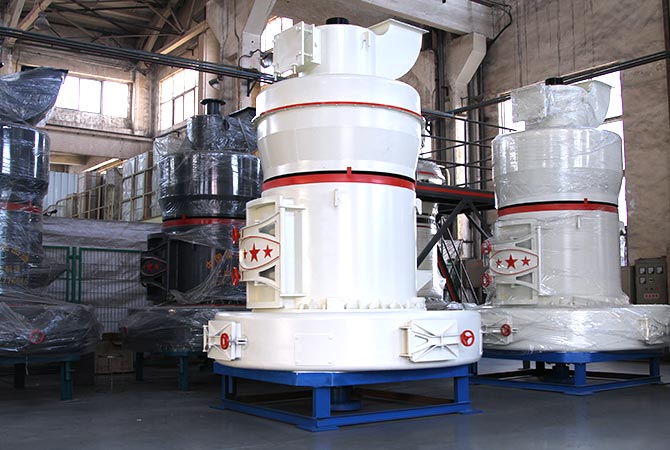

高压微粉磨

高压微粉磨

适用物料: 长石、滑石、重晶石、碳酸钙、石灰石、碳黑、陶土、高岭土、方解石、石膏等。

适用领域: 矿石粉磨

高压微粉磨介绍

产品介绍

高压微粉磨,简称微粉磨,在石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的粉磨加工中均有所应用,成品细度可在0.613-0.033毫米之间调整。主要工作结构包括主机,鼓风机,超细度分析机,成品旋风积粉机,布袋除尘器及连接风管管道等组成,根据用户需要,可以选配提升机、储料仓、电控柜、给粉机、破碎机等辅助设备,共同组建成高压微粉磨组织。

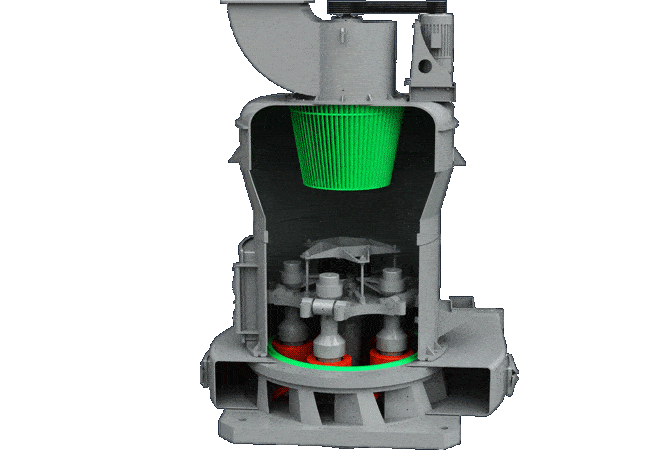

工作原理

高压微粉磨的研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,依靠拉力杆,将压力弹簧紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机带动传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的速度调整决定出粉细度。

高压微粉磨原理

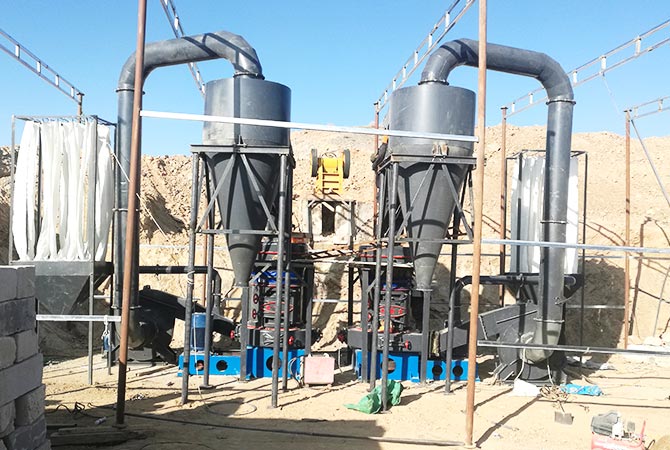

案例现场

  • 项目地点:青海石膏磨粉生产线
  • 加工物料:石膏
  • 成品细度:30-400目

大块状物料经鄂式破碎机破碎到所需粒度后,由提升机将物料送到料仓,再经振动给料机将料均匀定量连续地送入主机磨室进行研磨,粉磨后的粉子被风机气流带走,经分析机进行分级,符合细度的粉子随气流进入大旋风收集器内,进行分离收集,再经出粉管排出即为成品粉末。

作业优势

  • 应用范围广

    相比较气流磨,高压微粉磨的物料适用种类更多,应用范围更广;

  • 碾压力强

    与同类磨机相比,高压微粉磨的粉磨力度更强,在高压弹簧的作用下,磨辊对物料的碾压力可以提高800-1200Kg,研磨力度更大。

  • 节能

    在产量和细度相同的情况下,系统能耗仅为气流磨的三分之一。

  • 投资小、收益高

    在产量和细度相同的要求下,高压微粉磨报价仅为气流磨的八分之一,更优惠,而且适用范围更广。

  • 出料均匀细腻

    进料粒度大,出料一次性平均粒径可达到6.5um的超细粉。

  • 密封性好更环保

    重叠式多极密封研磨装置,密封性能好,可减少粉尘污染,做到环保磨粉。

产品参数

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
  参数
型号
进料粒度
(mm)
成品粒度
(mm)
微粉93 ≤25 0.125-0.010
微粉92 ≤25 0.125-0.033
微粉87 ≤20 0.125-0.010
微粉76 ≤20 0.125-0.033
微粉66 ≤15 0.125-0.010
