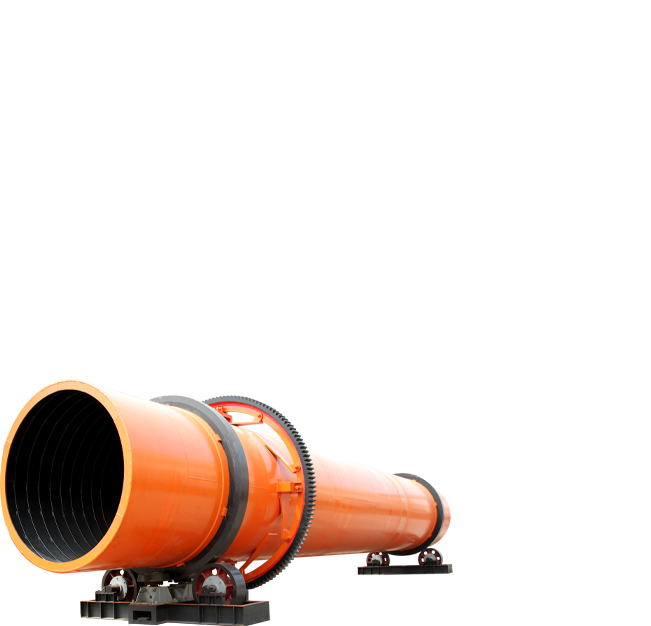

烘干机

烘干机

适用物料: 各种矿石、矿渣、煤泥、脱硫石膏等。

应用领域: 选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。

烘干机介绍

产品介绍

烘干机又叫干燥机,主要用于选矿、建材、冶金、化工等部门烘干一定湿度的物料。对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料,且设备操作简单可靠,故得到普遍采用。

工作原理

工业烘干机从燃烧装置采用的加热方法加热干燥机的下游。干燥所需的材料从进料箱、进料溜进入筒体,即被后进入螺旋抄板。由于烘干机倾斜的立场,一方面物质下,在重力流行动旋转回来,被复制的其他材料一次次的抄起,并采取顶端,然后保持不断地扬撒下来,形成一个在每桶均质材料幕帘,桶的热气和热交换充分,由于反复杨散物质,使其逐渐干燥,从而达到干燥的目的。

烘干机原理

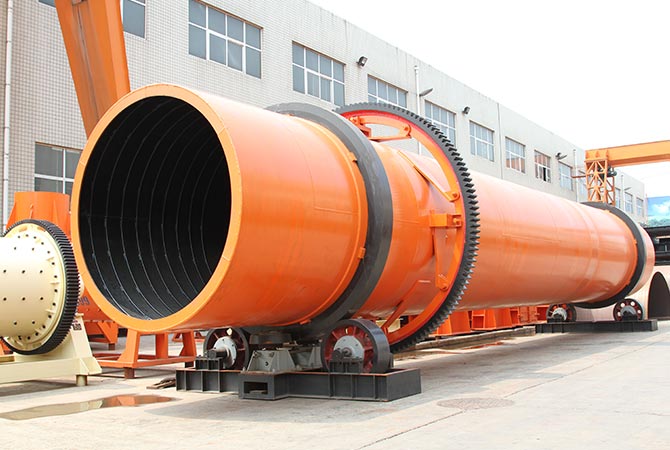

案例现场

  • 项目地点:河南新乡金矿选矿生产线现场
  • 加工物料:金矿矿石
  • 设计产量:200t/h

烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度的物料。烘干机设备对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用

作业优势

  • 干燥强度大,效率高

    由于气流速度高,物料在气相中分散良好,可以把物料全部表面作为干燥的有效面积,因此,干燥有限面积大大增加。同时,由于干燥时分散和搅动作用,使气化表面不断更新,因此,干燥的传热过程强度大,效率高。

  • 操作简单、环保节能

    烘干机系统密封性能好,并配有完善的除尘装置,粉尘小外溢,操作环境好。选用LX型多组合式扬料板,使物料进入烘干筒内呈雨状料幕,增加了物料与热空气的接触面,避免了热空泛的发生.

  • 结构先进,烘干能力强

    新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强。

  • 部件寿命长、不易磨损

    托轮结构设计合理、润滑方式多种化,使托轮不易出现磨损、断轴现象,缩短了更换周期,提高了托轮使用年限。烘干机筒体采用钢性材质,具有硬度大、韧性高等特点;并且与其它材质相比其耐磨性能要高。

产品参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
规格(m)
(直径×长度)
生产能力
(t/h)
最高进气温度
(℃)
Φ1.2×8.0 1.9-2.4 700-800
Φ1.2×10 2.4-3.0 700-800
Φ1.5×12 4.5-5.7 700-800
Φ1.5×14 5.3-6.6 700-800
Φ1.5×15 5.7-7.1 700-800
Φ1.8×12 6.5-8.1 700-800
Φ1.8×14 7.6-9.5 700-800
Φ2.2×12 9.7-12.2 700-800
Φ2.2×14 11.4-14.2 700-800
Φ2.2×16 13.0-16.2 700-800
Φ2.4×14 13.5-16.9 700-800
Φ2.4×18 17.4-21.7 700-800
Φ2.4×20 19.3-24.1 700-800
Φ2.4×22 21.2-26.5 700-800
Φ2.6×24 27.2-34.0 700-800
Φ3.0×20 30.1-37.7 700-800
Φ3.0×25 37.7-47.1 700-800
Φ3.2×25 42.9-53.6 700-800
Φ3.6×28 60.8-76.0 700-800

间接传热烘干机

    筒径×筒长
  项目
内筒内径
(mm)
最高进气
温度(℃)
Φ1.5×15m 500 850
Φ1.5×17m
Φ1.5×19m
Φ1.8×21m 650 850
Φ1.8×23m
Φ1.8×25m
Φ2.2×21m 800 850
Φ2.2×23m
Φ2.2×25m
