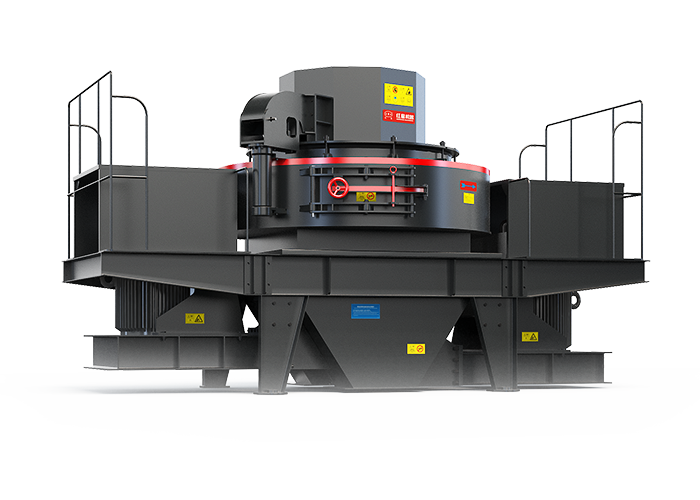

VSI制砂机

VSI制砂机

适用物料: 河卵石、石英石、玄武岩、辉绿岩、花岗岩、铁矿石、矿渣尾渣、长石、石灰石以及废弃混凝土等物料的制沙和再生制沙作业。

应用领域: 矿山机制沙加工;化工原料、尾矿制沙;筑路用砂石骨料生产;水利桥梁修筑;市政工程建设用砂石;大中型项目用高质量沙石等。

热线:0371-6777 6699
专业工程师在线为您定制生产方案

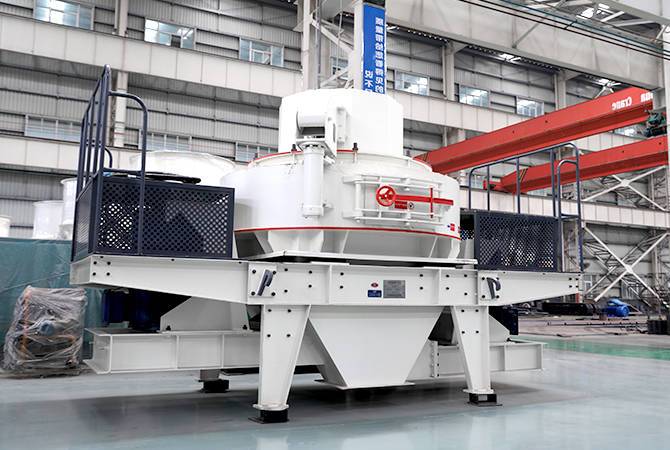

VSI制砂机介绍

产品介绍

VSI制砂机也就是立轴冲击式制砂机设备,是我公司引进德国先进技术,同时结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的具有较高水平的碎石制砂设备。目前该机结构上由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。其有多种进料方式可选,可自由选用“石打石”或“石打铁”原理制沙,也可同时运用。与同类产品相比,产量大,沙石粒形好,性价比更高,适宜为高速公路(铁路)、高层建筑、市政、水电大坝建设、混凝土搅拌站等提供品质较高的砂石骨料,是人工制砂和沙石整形优先应用设备。

工作原理

VSI制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。全中心进料:物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次、或更多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

VSI制砂机原理

案例现场

  • 项目地点:山西花岗岩制砂生产线
  • 加工物料:花岗岩
  • 设计产量:200t/h

2018年中旬山西刘总在看到商机时决定定制一条简单的生产线,一小时处理200吨产量正好,只要设备质量好,用着省心就行,红星驻山西区销售人员为刘总设计了一条时产200t/h的花岗岩制砂生产线,给刘总带来了超出预期的效益。

作业优势

  • 深腔转子设计,通过量更大

    该机叶轮腔深,石头通过量可提升30%,产量更大。

  • 结构设计合理,生产成本更低

    “石打石”破碎原料不与金属部件直接接触,可有效保证部件正常使用寿命,降低用户生产成本。

  • 便于检修、易于维护

    该机采用液压开盖设计,检修时只需打开液压盖,即可观察机内各部件状态,方便员工检修维护,操作简单。

  • 环保生产、少粉尘、低噪音

    特殊的结构设计使其在运转过程中可形成涡流腔内部气流自循环,粉尘少、噪音低,符合绿色矿山加工标准。

  • 出料粒度可调、应用灵活

    产品可根据用户需求调整出料粒度,可制粗沙、中砂、细沙,且砂石多呈立方体,粒形好、级配合理。

  • 稀油润滑,可提供更大的速度范围

    该机采用稀油润滑方案,开机即润滑可有效保持部件之间较小的摩擦力,提供更大的速度范围。

产品参数

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   400KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
型号 处理量
(t/h)
最大入
料尺寸
(mm)
瀑落与
中心进料
全中心
进料
软料 硬料
HXVSI-7611 120-180 60-90 35 30
HXVSI-8518 200-260 100-130 40 35
HXVSI-9526 300-380 150-190 45 40
HXVSI-1140 450-520 225-260 50 40
HXVSI-1145 500-610 245-355 50 45
HXVSI-1150 520-650 255-365 50 45
