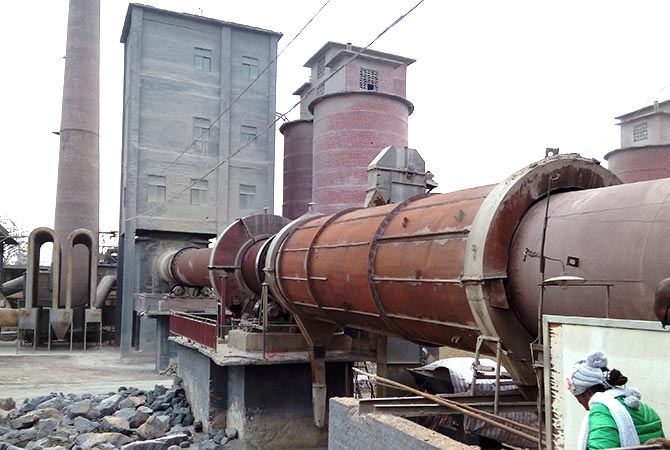

回转窑

回转窑

适用物料: 煅烧水泥熟料、冶金行业焙烧、耐火材料焙烧、化工厂焙烧

适用领域: 主要用于冶金行业钢铁厂贫铁矿磁化焙烧,铬、镍铁矿氧化焙烧。

热线:0371-6777 6699
专业工程师在线为您定制生产方案
回转窑介绍

产品介绍

回转窑是指旋转煅烧窑(俗称旋窑),属于水泥建材设备。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑,在冶金、陶粒、化工、白灰、活性石灰等行业均有应用。水泥回转窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。


工作原理

回转窑筒体是受热的回转部件,使用良好镇静钢板卷焊制成,筒体通过轮带支承在2~7挡滑动或滚动轴承的支承装置上,并在其中一挡或几挡支承装置上设有机械或液压挡轮,以控制筒体的轴向窜动;传动装置通过设在筒体中部的齿圈使筒体按要求的转速回转。

回转窑原理

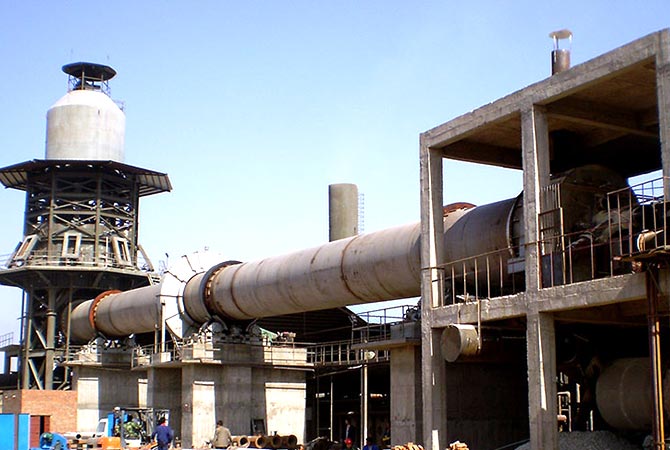

案例现场

  • 项目地点:山东水泥生产线
  • 加工物料:水泥
  • 生产能力:3000吨/天

该水泥生产线采用新型干法水泥制备工艺,可降低电耗20%—30%,为客户大大降低了生产成本,提高了企业的综合效益。我公司能提供从设计、制造、安装、调试到达产达标的新型干法水泥生产线总承包服务。

作业优势

  • 产能提升

    铲除厚回转窑窑皮和回转窑窑圈,扩大回转窑的有效截面积,水泥熟料产能普遍提高10%以上,回转窑运转率提高10%以上。

  • 经济收益高

    使用时不停产、不改变现有的操作工艺参数、不耗费任何材料,综合经济效益显著提高。

  • 安全性高

    热窑处理清除结圈,人员,设备都在外部,不受回转窑高温的危害,对髙温大粉尘环境适应性好,即是结圈垮塌人员设备也无危险。

  • 工作寿命长

    有效遏制回转窑红窑、回转窑结大小球结蛋事故;回转窑窑衬和轴瓦.电机.回转窑筒体得到有效保护,显著延长使用寿命。

产品参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
产品规格
(m)
窑体尺寸
产量
(t/d)
转速
(r/min)
Φ2.5×40 180 0.44-2.44
Φ2.5×54 280 0.48-1.45
Φ2.5×50 200 0.62-1.86
Φ2.7×42 320 0.10-1.52
Φ2.8×44 450 0.437-2.18
Φ3.0×45 500 0.5-2.47
Φ3.0×48 700 0.6-3..48
Φ3.0×60 800 0.3-2
Φ3.2×50 1000 0.6-3
Φ3.3×52 1300 0.266-2.66
Φ3.5×54 1500 0.55-3.4
Φ3.6×70 1800 0.25-1.25
Φ4.0×56 2300 0.41-4.07
Φ4.0×60 2500 0.396-3.96
Φ4.2×60 2750 0.41-4.07
Φ4.3×60 3200 0.396-3.96
Φ4.5×66 4000 0.41-4.1
Φ4.7×74 4500 0.35-4
Φ4.8×74 5000 0.396-3.96
Φ5.0×74 6000 0.35-4
Φ5.6×87 8000 Max4.23
Φ6.0×95 10000 Max5
