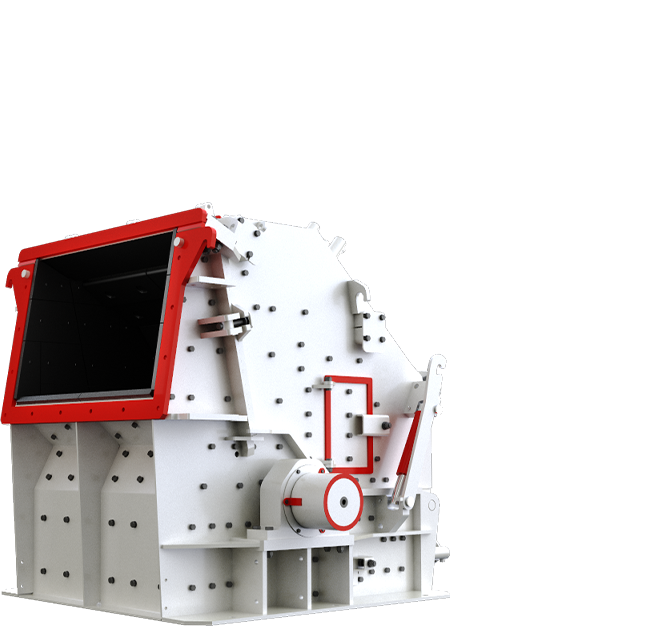

反击式破碎机

反击式破碎机

适用物料: 高岭土、白云石、石膏、石墨、石灰石、长石、方解石、滑石、重晶石等物料。

应用领域: 广泛应用于矿石破碎、铁路、高速公路、大型水利水电、建筑工程、机制砂生产、干粉砂浆、混凝土搅拌站等

产品介绍

反击式破碎机采用的制造技术,特别的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,其排料粒度大小可以调节,破碎规格多样化。反击式破碎机以新颖的设计原理为基础,采用新概念破碎技术,能够适应不同规格物料的破碎,完全满足“多碎少磨”新工艺的要求。

工作原理

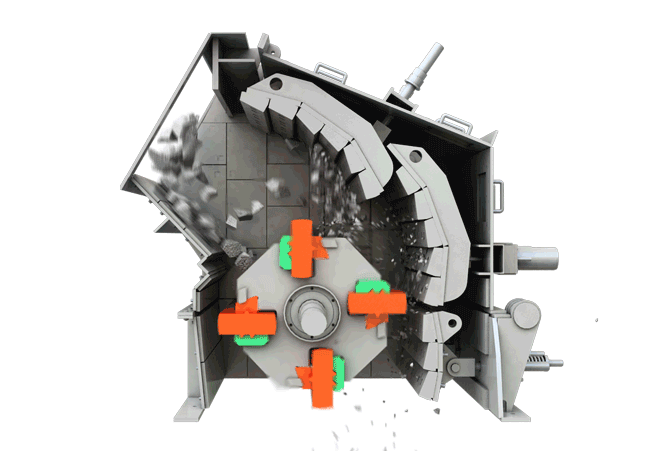

反击式破碎机是一种利用冲击能来破碎物料的破碎机械,本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

反击式破碎机介绍

案例现场

大块矿石由振动给料机均匀的送入反击式破碎机中,在设备内部反击板与锤头的共同作用下被破碎成细小石料。反击式破碎机常用于矿石的细碎生产中,破碎成品粒型好,级配合理。

作业优势

  • 处理能力强、产品粒形好: 设备破碎比大,调节反击板与板锤间隙灵活控制出料粒度,颗粒形状好。
  • 结构特别、性能可靠: 结构轻巧合理、破碎性能、质量可靠稳定,物料适应性广,安全可靠性高。
  • 效率高节能、成本低: 对物料进行线的现场破碎,有效的降低生产运营成本。
  • 部件耐磨,寿命长: 高强度耐磨组合锤头,连接处带有加强筋,增加锤头强度,使用寿命和安全性提高。
产品优势图

产品参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 4P   630-710 4400×3866×4009
型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000

二级和三级反击破碎机参数

型号 最大给料粒度
(mm)
主电机功率
(kw)
生产能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1110 250 160 60-210 2826×2087×2285
CI1213 300 200 80-280 2903×2530×2411
CI1315 300 250 100-350 3320×2770×2535
CI1520 350 2×(200-250) 200-600 3450×3620×2770

初级反击破碎机参数

型号 最大给料粒度
(mm)
主电机功率
(kw)
生产能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1313 600 200 100-480 2972×2560×2937
CI1415 600 250 120-600 2985×2790×3068
CI1620 800 2×(200-250) 220-900 4261×3480×3780
CI2023 800 2×500 400-2000 5151×4424×4712
