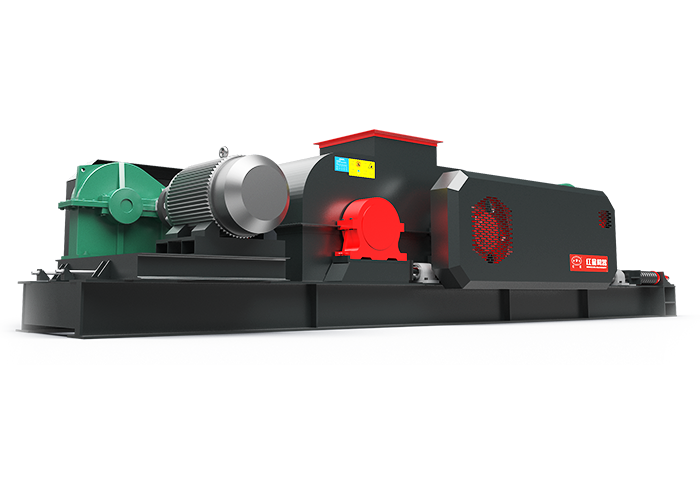

对辊式破碎机

对辊式破碎机

适用物料: 粉煤灰、泥煤、煤炭、膨润土、风化石、稀土、铁屑、黄砂、矿砂等。

应用领域: 广泛用于冶金、建材、耐火材料、中高硬度物料的破碎、制沙作业。

产品介绍

对辊式破碎机简称对辊破,其出料粒度可在2-10mm之间任意调节,尤其对于河卵石制砂效果更好,因此也有用户称其为“河卵石制砂机”。

河南红星对辊式破碎机设备具有体积小、破碎效率高、噪音低、结构简单、不堵料等性能优势,被破碎的物料粒度通常都比较均匀,过粉碎效率低,且由于辊面上的齿形、尺寸、排列可随物料性质而改变,因此该机在破碎中硬矿石过程中损耗较低,常用来中细碎各种高、中等硬度的矿石和岩石,其在建筑材料工业中破碎瓜米石和绿豆砂等石料也有非常好的破碎效果。

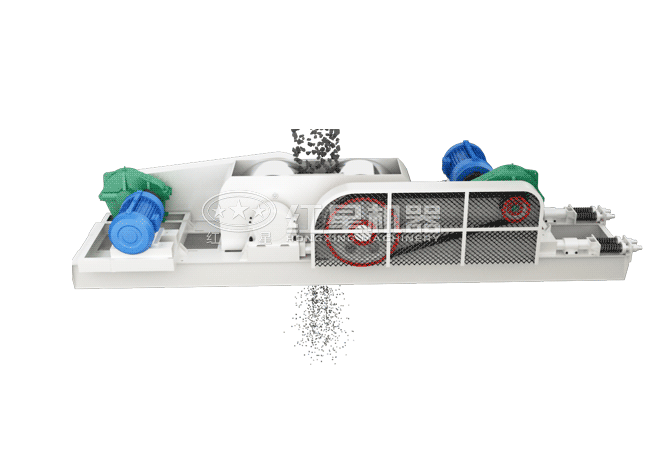

工作原理

对辊式破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。工作时,电动机通过三角皮带传动到槽轮,从而带动辊轮作相对方向运动。

当物料从对辊破上方进料口落下时,物料直接落入两个辊子之间,由于辊轮作对向运动,向中间挤压,物料由此被两个辊子挤压碾碎,同时由于缝隙较小,物料在碾碎的过程中还受到光面辊子的研磨作用,变成颗粒更细小的沙子。

碾碎后的沙子沿着辊子旋转的切线,通过两辊轴间设定好的间隙,向机器下方落下,即出料成品。

对辊式破碎机介绍

案例现场

项目地点:安徽破碎加工现场

加工物料:鹅卵石

设计产量:200t/h

安徽用户的破碎生产线主要采用颚破+对辊破碎机的搭配,整体结构合理紧凑,占地面积科学合理,设备搭配生产自动化强,流畅度高,可轻松完全每日生产任务。总体设备成本低,可操作性强,多适用于中小型企业。

作业优势

  • 降低成本,提高收益: 对辊式破碎机通过降低磨料粒度和改善入磨物料的粉碎特性,使磨矿能力提高15%~30%,降低磨碎成本,顺利实现节能降耗、增产增效等优势。
  • 出料粒度易调节,操作更简单: 对辊式破碎机可通过调整两辊轮之间的楔形或垫片调节装置进行调整出料口大小,来控制设备出料口的大小,操作简单。
  • 楔形装置调节: 通过调整 顶部螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。
  • 垫片装置调节: 垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
产品优势图

产品参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
型号 辊子直径(mm) 辊子长度(mm) 最大进料粒度(mm) 排料粒度(mm) 产量(t/h) 电机功率(kw) 总重量(t) 外形尺寸(长×宽×高)(mm)
2PGC600×500 600 500 200-450 15-100 30-60 4P   11×2 3.8 2450×1800×950
2PGC600×800 600 750 300-600 20-120 60-100 4P   18.5×2 7.2 4500×1900×1350
2PGC800×1000 800 1000 500-800 30-150 100-160 4P   22×2 12.6 2550×2050×1100
2PGC1000×1000 1000 1000 700-950 30-200 150-200 6P   45×2 18.8 2780×4100×1550
2PGC1200×1200 1200 1200 800-1050 30-200 180-250 6P   55×2 29.5 2780×3200×1980
2PGC1500×1200 1500 1200 1000-1150 30-200 200-300 6P   75×2 38.6 8010×4500×2050
型号 处理能力
(t/h)
电机功率
(kw)
2PG0425 3-10 5.5×2
2PG0640 5-20 15×2
2PG0740 10-30 30×2
2PG0850 15-40 45×2
2PG1060 20-50 55×2
2PG1260 25-70 75×2
2PG1560 30-110 110×2
