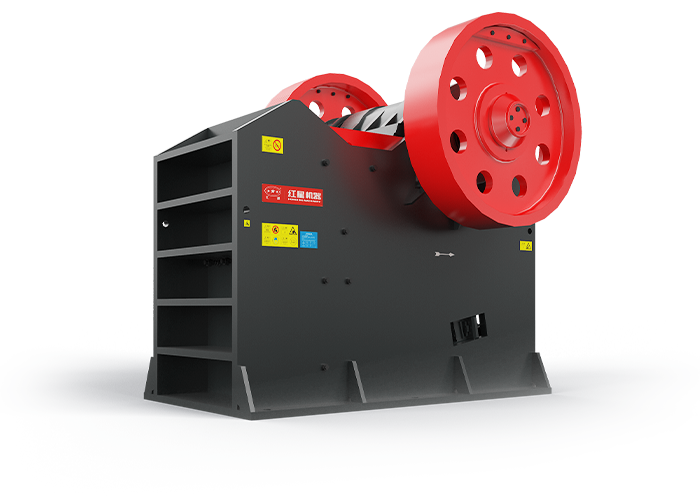

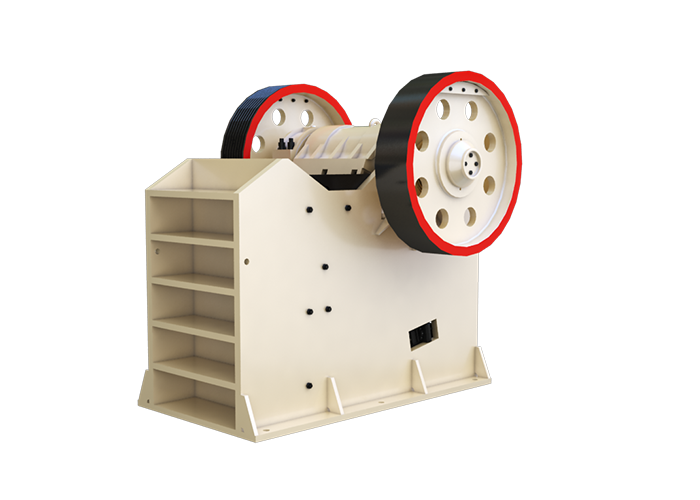

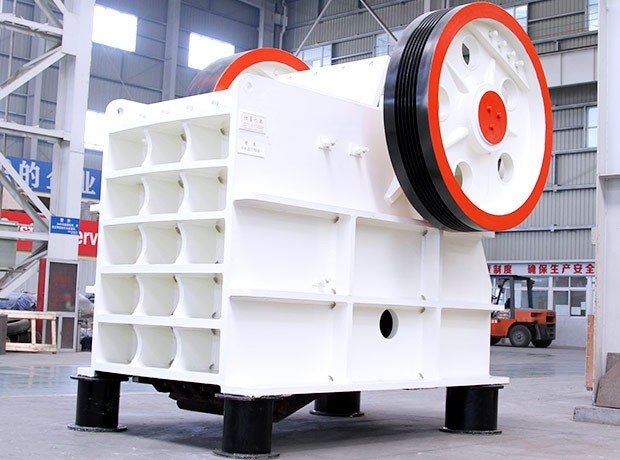

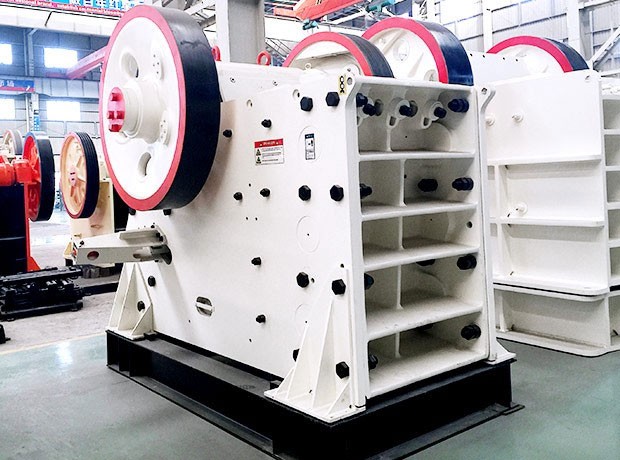

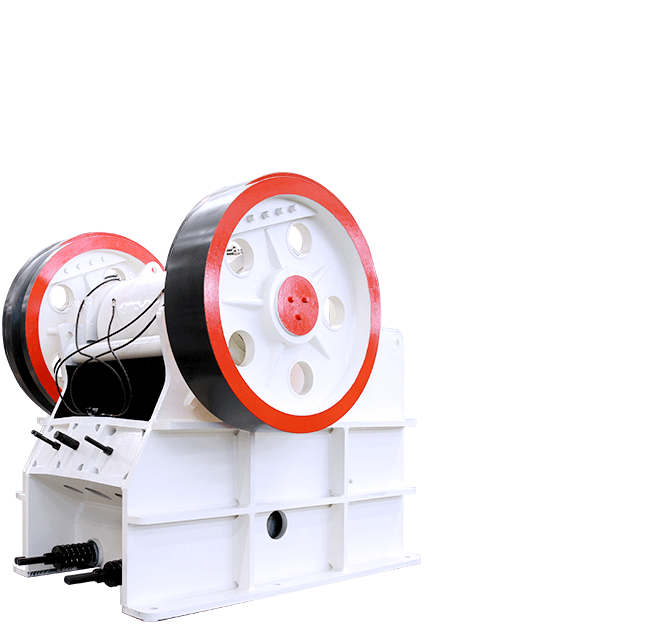

颚式破碎机

颚式破碎机

应用范围: 冶金、化工、建材、电力、交通等工业部门。

适用物料: 花岗岩,白云岩,河卵石,石英石,方解石等物料

产品介绍

颚式破碎机简称颚破,又称鄂式碎石机、颚式破石机等,有简摆式颚式破碎机和复摆式颚式破碎机之分,主要用于破碎抗压强度不超过320兆帕的各种物料。红星机器结合国内外先进技术研发的颚式破碎机,采用深腔破碎,进料和破碎效率大大提升,单机节能15%-30%,系统节能一倍以上,具有工艺先进、使用寿命长、工作可靠、维修简便等优势。

工作原理


电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与次同时,物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

案例现场


大块石料经料仓由振动给料机均匀的送进颚式破碎机进行粗碎,粗碎后的物料由胶带输送机送到两台颚式细碎机中进行二级破碎,合格的物料再输送到反击式破碎机进行破碎,最后由圆振动筛筛分出不同粒度的石料。

作业优势

  • 结构简洁、破碎力强: 采用先进的破碎工艺及数字化加工设备,内部结构精密,破碎能力增强。
  • 噪音小、粉尘少: 严格达到国家环保标准,噪音低,配置除尘设备,减少粉尘产生,降低污染。
  • 操作维护方便: 设备在使用过程中操作简单,维护工作方便快捷,减少了停机维护时间。
  • 生产效率高: 深腔破碎无死区,无堵料现象,单机节能15%~30%,系统节能一倍以上。
  • 制造先进、抗压耐磨: 零部件选用优质材料制作,动颚采用铸钢件构成,偏心轴采用锻坯加工,增强了抗压性和耐磨性。
  • 应用广泛: 排料口调整范围大,结构合理,占地面积小,可满足用户多种加工需求。
产品优势图

产品参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 2660×2430×2800
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 3380×2870×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 2720×1950×1600
型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口范围(mm) 处理能力(t/h) 配用电机功率(kw) 外形尺寸
宽×长×高
(L×W×C)(mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 1566×1965×1630
HD86(69) 580×860 500 50-150 60-260 8P  75 1722×1943×1810
HD98(751) 680×980 630 75-175 110-350 8P   110 1960×2470×2180
HD110(912) 850×1100 750 100-200 230-550 6P   132 2381×2775×2500
HD125 950×1250 900 125-225 280-750 8P   160 2600×3320×3120
型号 进料口尺寸长×宽(mm) 最大给料粒度(mm) 出料口调整范围(mm) 处理能力(t/h) 配用功率(KW)
CJ96 930×580 480 60-175 80-450 90
CJ106 1060×700 560 70-200 120-580 110
CJ120 1200×870 700 70-200 175-670 132
CJ125 1250×950 760 100-250 200-840 160
CJ150 1400×1200 960 125-250 240-950 200
CJ160 1600×1200 960 150-300 300-1260 250
CJ200 2000×1500 1200 175-300 500-1590 400
CJ1511 1500×1070 850 125-300 260-1080 200
CJ1513 1500×1300 1040 150-300 340-1160 200
