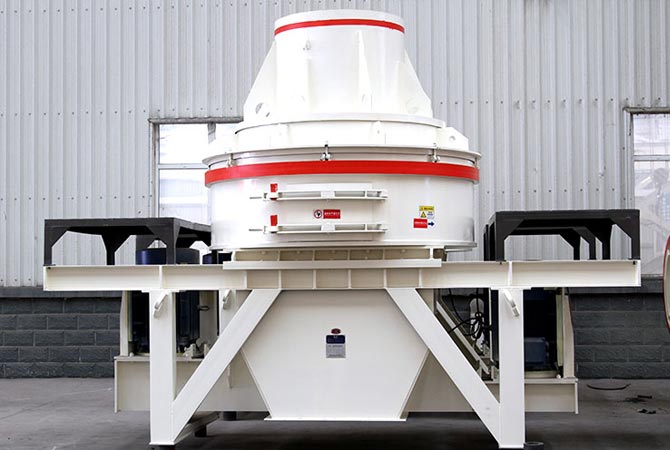

HX制砂机

HX制砂机

适用物料: 鹅卵石、玄武岩、石英岩、石灰岩、方解石、膨润土、磨料、耐火材料、水泥熟料等多种硬、脆物料的中碎、细碎(制砂粒)

应用领域: 应用于市政、高层建筑、桥梁、水利、高速公路(铁路)等大型、重要的项目建设。

HX制砂机介绍

产品介绍

HX系列直通冲击式破碎机又称制砂机,结合国内制砂生产方面的实际情况,研制开发出具有高技术水平的碎石设备。它可针对河卵石、石英石、石灰石、花岗岩、玄武岩等多种矿石进行制砂处理,特别是对镁砂等高硬以及特硬耐腐蚀性的破碎效果显著。制砂机是成套制砂生产线的核心设备,红星制砂机生产厂家可为您设计制砂成套设备方案,结构紧凑,自动化程度高。

HX系列立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。


工作原理

物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。

在整个破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

HX制砂机原理

案例现场

  • 项目地点:浙江湖州制砂生产线
  • 加工物料:河卵石
  • 设计产量:200t/h

红星根据我厂的实际地形,设计的这条制砂生产线能破碎硬质石灰石、花岗石、玄武岩等物料。在实际运行过程中基本没有出现过故障,制沙效率高,很实用,并且运行成本低,符合环保生产要求,避免了很多麻烦,为我们带来了很可观的收益。

作业优势

  • 结构先进、易于维修、更节能

    在传统制砂机的结构设计基础上增加了配重轮,这样节约了电能,增加了动能,生产效率得到有效提高。同时机内增加两个反击板调节装置,使出料细度调节更方便快捷,不需打开机壳,就能完成调节操作,省去使用吊车的麻烦。

  • 处理效率高、产品粒形更好

    在蓖条调节装置两侧又增加了出料反击板,具有多重粉碎物料的功能,使物料在破碎腔里进行磨、挤、碰撞使出砂率更高,并带有整形作用,使砂子颗粒型更好更均匀,另外更可以方便的调节砂子的出料粒度,设计更加人性化。

  • 粉尘污染少

    制砂机涡流腔内部采用特殊的气流自循环装置,从而降低了外排风量,不仅可以减少粉尘污染,还可以提高工作效率。

  • 使用寿命长

    采用国内外先进技术,设计合理的破碎腔内撞击角度,生产过程中,石料能形成保护底层,机身无磨损,大大减少物料与耐磨件的摩擦,保证了制砂机的使用寿命。

产品参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
型号规格 最大入料
(mm)
处理量
(t/h)
HX-06 35 12-30
HX-07 45 25-55
HX-09 50 55-100
HX-10 60 100-160
