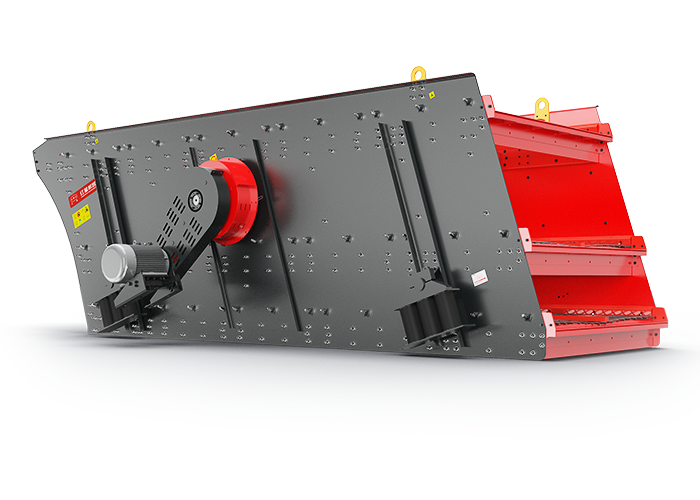

HX系列振动筛,是红星机器在YA、YK系列基础上,综合客户现场使用情况及维护经验,针对重型工况升级改进的一款新型圆振动筛产品。

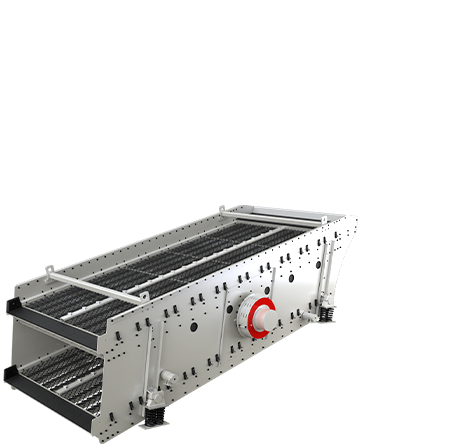

圆振动筛做圆形运动,是一种多层数、效能高新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。
HX系列振动筛主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心轴,可获得不同振幅。
型号规格 | 筛网 层数 |
筛网面积 (㎡) |
筛孔尺寸 (mm) |
最大进料尺寸 (mm) |
处理能力 (m³/h) |
振动功率 (r/min) |
双振幅 (mm) |
电机功率 (kw) |
筛面倾角 (°) |
筛面 规格 (mm) |
外形尺寸 (长×宽×高)(mm) |
2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 800-970 | 6 | 6P 7.5KW | 20 | 1200×3000 | 3430×1860×870 |
3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 800-970 | 6 | 6P 7.5KW | 20 | 1200×3000 | 3570×1860×1210 |
2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 800-970 | 6 | 6P 7.5KW | 20 | 1200×3700 | 4050×1860×870 |
3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 800-970 | 6 | 6P 7.5KW | 20 | 1200×3700 | 4270×1860×1210 |
2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 800-970 | 6 | 6P 11KW | 20 | 1500×4800 | 5420×2210×1230 |
3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 800-970 | 6 | 6P 15KW | 20 | 1500×4800 | 5660×2210×1610 |
4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 800-970 | 6 | 6P 18.5KW | 20 | 1500×4800 | 6230×2210×2060 |
2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 800-970 | 6 | 6P 22KW | 20 | 1800×5400 | 5960×2550×1420 |
3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 800-970 | 6 | 6P 22KW | 20 | 1800×5400 | 6260×2550×1780 |
4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 800-970 | 6 | 6P 22KW | 20 | 1800×5400 | 6830×2550×2160 |
2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30KW | 20 | 2100×6000 | 6720×2840×1530 |
3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30KW | 20 | 2100×6000 | 7030×2840×1910 |
4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 6 | 6P 37KW | 20 | 2100×6000 | 7300×2840×2380 |
2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 6 | 6P 30KW | 20 | 2400×6000 | 7020×3140×1530 |
3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 6 | 6P 37KW | 20 | 2400×6000 | 7300×3140×1910 |
4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 6 | 6P 45KW | 20 | 2400×6000 | 7600×3140×2380 |
2YK2866 | 2 | 31 | 5-100 | 200 | 70-650 | 970 | 6 | 6P 37KW | 20 | 2800×5600 | 6650×4320×1620 |
3YK2866 | 3 | 47 | 5-100 | 200 | 80-700 | 970 | 6 | 6P 45KW | 20 | 2800×5600 | 6650×4320×2120 |
4YK2866 | 4 | 62 | 5-100 | 200 | 90-750 | 970 | 6 | 6P 55KW | 20 | 2800×5600 | 6650×4320×2620 |
2YK2870 | 2 | 39.2 | 5-100 | 200 | 70-680 | 750 | 6 | 8P 22×2KW | 20 | 2800×7000 | 7600×4320×1620 |
3YK2870 | 3 | 58.8 | 5-100 | 200 | 80-720 | 750 | 6 | 8P 22×2KW | 20 | 2800×7000 | 7800×4320×2120 |
型号 | 筛网层数 | 筛面倾角 (°) |
电机功率 (kw) |
振动频率 (r/min) |
最大进料尺寸 (mm) |
产量(t/h) | 外形尺寸(mm) (长×宽×高) |
2HX1545 | 2 | 18 | 15 | 780-900 | 200 | 45-500 | 5380×2295×1410 |
3HX1545 | 3 | 18 | 15 | 780-900 | 200 | 55-500 | 5575×2295×1990 |
4HX1545 | 4 | 18-20 | 18.5 | 780-900 | 200 | 65-500 | 5765×2295×1990 |
2HX1855 | 2 | 18 | 18.5 | 780-900 | 200 | 55-600 | 5680×2565×1450 |
3HX1855 | 3 | 18 | 22 | 780-900 | 200 | 65-600 | 5900×2460×2110 |
4HX1855 | 4 | 18-23 | 22 | 780-900 | 200 | 75-600 | 6030×2565×2500 |
2HX2165 | 2 | 18 | 30 | 780-900 | 200 | 65-700 | 7160×2990×1690 |
3HX2165 | 3 | 18 | 30 | 780-900 | 200 | 75-700 | 7380×2990×2365 |
4HX2165 | 4 | 18-23 | 37 | 780-900 | 200 | 85-700 | 7430×2990×2550 |
2HX2465 | 2 | 18 | 37 | 780-900 | 200 | 80-800 | 7160×3290×1690 |
3HX2465 | 3 | 18 | 37 | 780-900 | 200 | 90-800 | 7380×3290×2365 |
4HX2465 | 4 | 18-23 | 37 | 780-900 | 200 | 100-800 | 7430×3290×2500 |
2HX2765 | 2 | 18 | 37 | 780-900 | 200 | 100-900 | 7180×3570×1805 |
3HX2765 | 3 | 18 | 45 | 780-900 | 200 | 110-900 | 7390×3570×2445 |
4HX2765 | 4 | 18-23 | 45 | 780-900 | 200 | 120-900 | 7480×3570×2715 |
2HX3065 | 2 | 18 | 37 | 780-900 | 200 | 110-1200 | 7180×3870×1805 |
3HX3065 | 3 | 18 | 45 | 780-900 | 200 | 120-1200 | 7390×3870×2445 |
4HX3065 | 4 | 18-23 | 45 | 780-900 | 200 | 130-1200 | 7480×3870×2715 |
2HX3075 | 2 | 18 | 22×2 | 780-900 | 400 | 120-1300 | 8700×4055×1980 |
3HX3075 | 3 | 18 | 37×2 | 780-900 | 400 | 130-1300 | 8940×4120×2720 |
