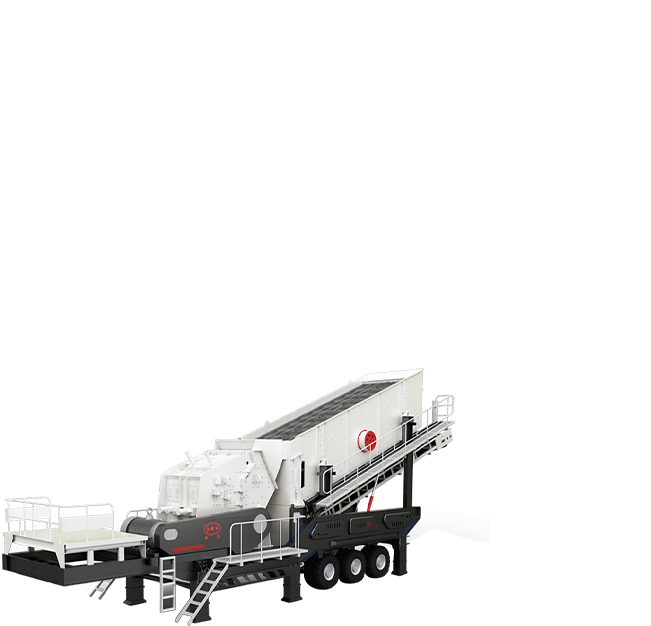

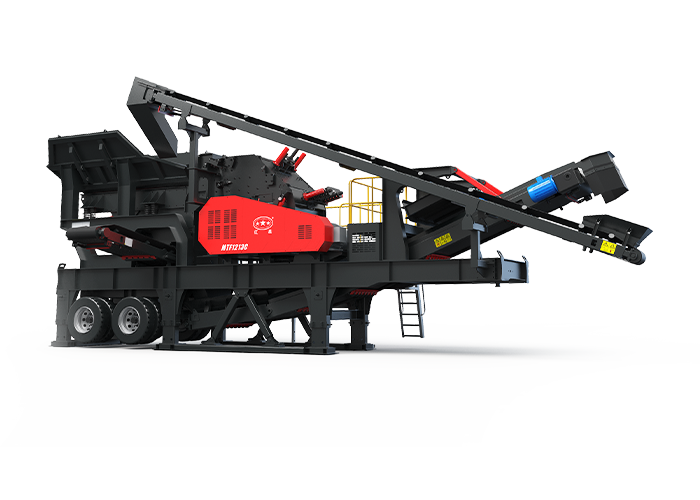

移动反击式破碎机

移动反击式破碎机

应用范围: 市政建设、民用建筑、工业建筑、建筑垃圾回收、筑路、土石方工程和人造砂石等众多行业。

适用物料: 矿渣,花岗岩,河沙,石英砂,玄武岩,混凝土骨料,空心砖,水泥熟料,石灰石等物料

移动反击式破碎机介绍

产品介绍

移动反击式破碎机对加工废弃混凝土、硬度中等的碎石碎料、废砖头、青石制沙等都有较好的破碎效果,其按照行走方式不同可分为轮胎和履带两种类别,按照使用功能不同可分为带筛分功能和不带筛分功能两种类别,应用非常灵活,可单机作业,也可与移动颚式破碎机联合作业,可碎石也可制沙。

工作原理

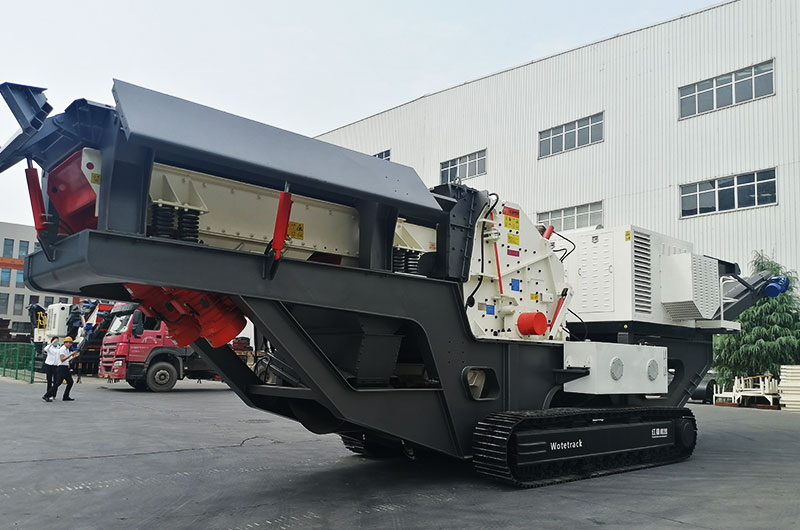

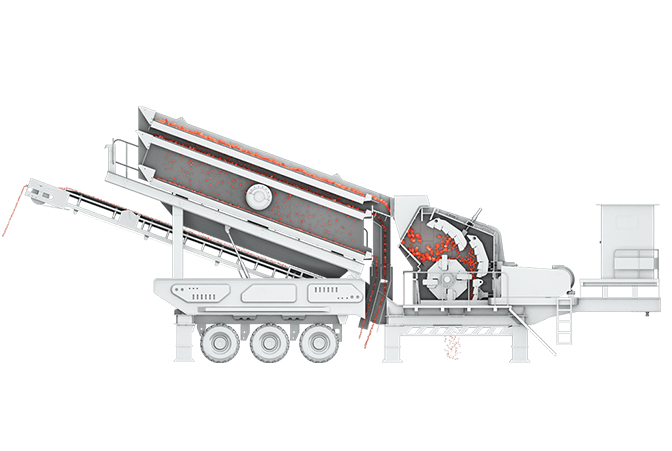

物料经给料机均匀输送到破碎机内,反击式破碎机作初步破碎后,通过圆振动筛构成闭路系统,实现物料的循环破碎,成品物料由输送机输出,进行连续破碎作业。反击式履带移动破碎机可以根据实际生产需要去除圆振动筛,实现对物料直接进行初步破碎,与其他破碎设备配套使用操作方便、灵活。

移动反击式破碎机介绍

作业优势

  • 多种破碎需求: 核心设备为新型CI系列反击式破碎机,转速与功率合理匹配,满足粗碎、中细碎和物料回收的不同应用。
  • 设计合理紧凑: 紧凑型设计方便转场和运输
  • 智能远程操作: 无线遥控操作,可减少设备操作人员
  • 智能行走配置: 行走系统为负载敏感泵+比例阀组控制,可实现行走时自动纠偏和无级变速
  • 智能高产高效: 整车可选装PLC控制系统,提供智能化的同时更有效地提高产量
产品优势图

产品参数

型号 HX938F1210 HX938F1214 HX1149F1315 HX938F1110 HX1349F1315
运输长度(mm) 12000 12000 13900 15450 15450
运输宽度(mm) 2550 2550 2900 2950 2950
运输高度(mm) 3900 3900 4450 4500 4500
最大长度(mm) 12500 12500 13900 15450 15450
最大宽度(mm) 3250 3260 3250 3250 3250
最大高度(mm) 5100 5200 5200 5200 5200
重量(t) 39 44 54 62 62
破碎机型号 PE-1210 PE-1214 PF-1315 HD1110 HD1315
最大进料(mm) 350 350 500 400 700
处理量(t/h) 70-130 100-180 130-250 112 280
给料机型号 ZSW950×3800 ZSW950×3800 ZSW110×4900 ZSW130×4900 ZSW130×4900
主皮带机型号 B800×8.5M B800×8.5M B1000×9.5M B800×11M B1200×11M
侧出皮带机型号(选配) B500×3.2m B500×3.2m B650×4m B650×4m B650×4m
发电机组型号(选配) 320KW 320KW 400KW 320KW 440KW
除铁器型号(选配) RCYD(C)-8 RCYD(C)-8 RCYD(C)-10 RCYD(C)-8 RCYD(C)-12
型号 HX3S184F210 HX3S185F214 HX3S216F315 HX3S184HD1110 HX3S216HD1315
运输长度(mm) 14600 15000 16000 16000 16000
运输宽度(mm) 2800 2900 3100 3100 3100
运输高度(mm) 4400 4400 4550 4400 4550
最大长度(mm) 16000 16000 17000 16500 17000
最大宽度(mm) 3800 3900 4600 3900 4600
最大高度(mm) 6500 6500 6900 6800 6900
重量(t) 35 41.5 54 42 48.5
轮胎配置 并装双轴 并装双轴 并装三轴 并装三轴 并装三轴
破碎机型号 PF1210 PF1214 PF1315 HD1110 HD1315
最大进料输送机 B650×15M×2 B800×15M×2 B1000×15M×2 B800×15M×2 B1000×15M×2
返料皮带机 B650×14M B800×14M B1000×16M B800×16M B1000×16M
成品皮带机 B500×15M×2 B500×15M×2 B650×15M×2 B500×15M×2 B650×15M×2
振动筛之下 B800×7.5M B800×7.5M B1000×9M B800×8M B1000×9M
振动筛型号 3YZS1848 3YZS1854 3YZS2160 3YZS1848 3YZS2160
型号 WT110 WT110S WT1213 WT1213S WT1315
运输外形尺寸 长度 14000mm 16000mm 15500mm 19000mm 17000mm
宽度 3000mm 3200mm 3200mm 3600mm 3200mm
高度 3600mm 3600mm 3800mm 3800mm 3800mm
重量 40t 45t 53t 60t 65t
给料机 料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
装载高度 3900mm 4000mm 3900mm 4100mm 4000mm
预选筛 功率 5.2kw 5.2kw 6.12kw 6.12kw 6.12kw
筛网规格 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
破碎机 型号 CI1110M CI1110M CI1213M CI1213M CI1315M
进料口 1020×860mm 1020×860mm 1320×900mm 1320×900mm 1540×900mm
最大进料尺寸 400mm 400mm 500mm 500mm 600mm
底盘给料机 料斗容积 0.8m³ 0.8m³ 1m³ 1m³ 1.5m³
功率 5.2kw 5.2kw 5.2kw 5.2kw 6.12kw
出土皮带机 尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
卸料高度 2200mm 2200mm 2200mm 2200mm 2400mm
主皮带机 尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1200×11000mm
卸料高度 3300mm 3300mm 3500mm 3500mm 3800mm
返料筛 功率 6.12kw 6.12kw
筛网规格 1500×3600 1500×4200
筛底皮带机 尺寸(宽×长) 1000×5800mm 1000×6200mm
卸料高度 2900mm 3000mm
转接皮带机 尺寸(宽×长) 650×2500mm 650×2800mm
卸料高度 1400mm 1400mm
返料皮带机 尺寸(宽×长) 500×8000mm 500×9200mm
卸料高度 4200mm 4500mm
除铁器 型号 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 106kw 132kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 总功率 253kw 274kw 304kw 324.4kw 366kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 WT1110-D WT1110S-D WT1213-D WT1213S-D WT1316-D
整机重量 42t 47t 55t 60t 67t
给料机:料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
预选筛:筛网规格(选配) 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
破碎机:型号 CI1110M CI1110M CI1213M CI1213M CI1316
底盘给料机:型号(选配) GZD1220 GZD1220 GZD1524 GZD1524 GZD1726
出土皮带机:尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
主皮带机:尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1000×11000mm
返料网:筛网规格 O 1500×3600 O 1500×4200 O
筛底皮带机:尺寸(宽×长) O 1000×5800mm O 1000×6200mm O
转接皮带机:尺寸(宽×长) O 650×2500mm O 650×2800mm O
返料皮带机:尺寸(宽×长) O 500×8000mm O 500×9200mm O
柴油发动机:功率 200kw 200kw 285kw 300kw 380kw
整机:总功率 157kw 168kw 198kw 224.4kw 285.4kw
