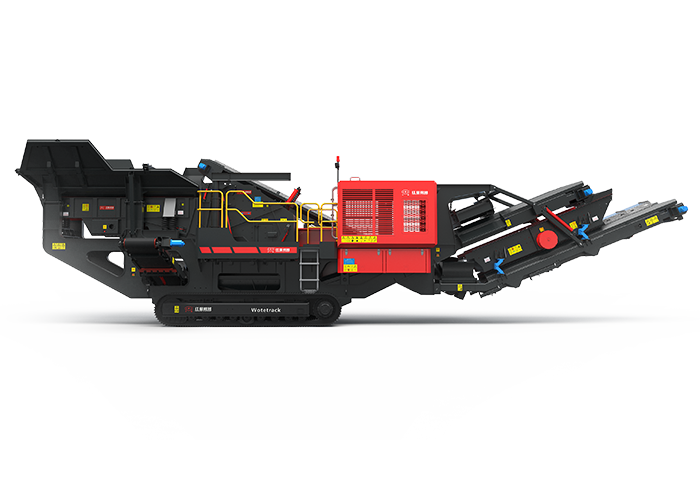

履带式移动破碎机

履带式移动破碎机

适用物料： 山石、鹅卵石、铁矿、钼矿、矿石尾矿、建筑垃圾、煤炭、玻璃、陶瓷等

应用领域： 适应于各种山石（青石、大理石、花岗岩、玄武岩、白云石、砂岩、安山岩等）、铁矿、钼矿、矿石尾矿、建筑垃圾、煤炭、玻璃、陶瓷等物料的破碎加工。

产品介绍

过去的30多年里，红星机器一直致力于天然石料、金属矿山、城市建筑垃圾等行业的破碎和筛分，在长期研发、生产和提供服务的过程中所积淀的专业技术和知识，使我们如今能够为全球客户提供行业内先进的产品解决方案。

红星移动式破碎筛分站是红星机器众多明星产品中的一员，它的诞生来自于北欧（履带破的发源地）同类产品的先进理念与我公司高品质主设备的融合，同时结合中国国情，自主研发的高性能移动式破碎筛分系统。先进的理念结合精湛的工艺以及高标准的质量检验是每一台红星移动破的品质保证，7*24小时售后服务更为您的生产打消后顾之忧。

选择红星，确保您的运营和收益持续、无间断。

工作原理

物料经给料机均匀输送到颚式破碎机内，经颚式破碎机初破后的物料经输送机送入反击式破碎机进行二次破碎，破碎出的物料经振动筛筛分，满足破碎要求的物料由输送机输出，不满足要求的物料再次进入反击式破碎机破碎，整个履带式颚式破碎机+反击式移动破碎站生产线通过圆振动筛构成闭路系统，实现物料的循环破碎，成品物料由输送机输出，进行连续破碎作业。

案例现场

  1. 项目地点：山东烟台
  2. 物料：石灰石
  3. 时产：300t/h

整条生产线配置有三台车，依次为履带颚式破碎机、履带圆锥破碎机、履带式振动筛，物料先经过履带颚式破碎机进行初破加工，再进入履带圆锥破碎机进行二破加工，最后经振动筛筛分出不同规格的石子。

作业优势

  • 运作经济，快捷生产： 体化的机组设计，直接开走就能工作，无需繁琐的现场基础钢架安装布置，省钱省工，随时转场更灵活；
  • 结构合理紧凑，移动灵活： 设备体型小、减少占地，狭小工况条件也能轻松应对，履带行走，不会损伤地面。
  • 履带式车架稳健： 结构精良，全刚性船型履带底盘设计，强度高、更耐用，适应于山地、湿地环境；
  • 智能操作安全稳定： 智能化的操作系统，计算机遥控远程操作设备，控制更精准，现场作业更安全、稳定，且达到低污染作业模式。
产品优势图

产品参数

型号 WT96 WT106 WT120
运输外形尺寸 长度 14200mm 14900mm 15200mm
宽度 2900mm 3000mm 3200mm
高度 3470mm 3600mm 3700mm
重量 38t 50t 65t
给料机 料斗容积 5m³ 5m³ 6m³
装载高度 3900mm 4100mm 4300mm
给料机型号 GZDT3895 GZDT1145 GZDT1245
出土皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
破碎机 型号 CJ96 CJ106 CJ120
进料口 930×580mm 1060×700mm 1200×870mm
最大进料尺寸 480mm 560mm 700mm
主皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
除铁器 型号 RCYQ-8 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 112.9kw 141.4kw 196.2kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 WT110 WT110S WT1213 WT1213S WT1315
运输外形尺寸 长度 14000mm 16000mm 15500mm 19000mm 17000mm
宽度 3000mm 3200mm 3200mm 3600mm 3200mm
高度 3600mm 3600mm 3800mm 3800mm 3800mm
重量 40t 45t 53t 60t 65t
给料机 料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
装载高度 3900mm 4000mm 3900mm 4100mm 4000mm
预选筛 功率 5.2kw 5.2kw 6.12kw 6.12kw 6.12kw
筛网规格 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
破碎机 型号 CI1110M CI1110M CI1213M CI1213M CI1315M
进料口 1020×860mm 1020×860mm 1320×900mm 1320×900mm 1540×900mm
最大进料尺寸 400mm 400mm 500mm 500mm 600mm
底盘给料机 料斗容积 0.8m³ 0.8m³ 1m³ 1m³ 1.5m³
功率 5.2kw 5.2kw 5.2kw 5.2kw 6.12kw
出土皮带机 尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
卸料高度 2200mm 2200mm 2200mm 2200mm 2400mm
主皮带机 尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1200×11000mm
卸料高度 3300mm 3300mm 3500mm 3500mm 3800mm
返料筛 功率 ○ 6.12kw ○ 6.12kw ○
筛网规格 ○ 1500×3600 ○ 1500×4200 ○
筛底皮带机 尺寸(宽×长) ○ 1000×5800mm ○ 1000×6200mm ○
卸料高度 ○ 2900mm ○ 3000mm ○
转接皮带机 尺寸(宽×长) ○ 650×2500mm ○ 650×2800mm ○
卸料高度 ○ 1400mm ○ 1400mm ○
返料皮带机 尺寸(宽×长) ○ 500×8000mm ○ 500×9200mm ○
卸料高度 ○ 4200mm ○ 4500mm ○
除铁器 型号 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 106kw 132kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 总功率 253kw 274kw 304kw 324.4kw 366kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 ST673 ST993 ST1303
运输外形尺寸 长度 11000mm 12500mm 12500mm
宽度 3800mm 4000mm 4000mm
高度 3800mm 3900mm 3900mm
重量 28t 33t 38t
给料输送机 尺寸(宽×长) 1000×10000mm 1000×10000mm 1000×13000mm
给料高度 2560mm 2680mm 2700mm
振动筛 型号 3HX1545 3HX1855 3HX2160
筛网层数 3 3 3
筛底输送机 尺寸(宽×长) 1000×7400mm 1000×7500mm 1000×7500mm
出料高度 3380mm 3460mm 3460mm
粗料输送机 尺寸(宽×长) 500×5600mm 650×5800mm 650×5800mm
出料高度 3430mm 3570mm 3570mm
中料输送机 尺寸(宽×长) 500×5300mm 650×5400mm 650×5400mm
出料高度 3150mm 3250mm 3250mm
细料输送机 尺寸(宽×长) 500×5600mm 650×5800mm 650×5800mm
出料高度 3030mm 3080mm 3080mm
转接输送机 尺寸(宽×长) 500×2000mm 650×2000mm 650×2000mm
出料高度 2130mm 2130mm 2130mm
柴油发动机 功率 75kw 75kw 96kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 54kw 57.5kw 65.5kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
模型 WT0818 WT0926
运输外形尺寸 长度 14000mm 14000mm
宽度 3200mm 3200mm
高度 3600mm 3600mm
重量 30t 35t
给料机 料斗容积 3m³ 3m³
装载高度 2600mm 2600mm
输送机型号尺寸 B1000×6000mm B1000×6000mm
破碎机 型号 HVI0818 HVI0926
进料粒度 35mm 40mm
双电机功率 2×90kw 2×132kw
主皮带机 尺寸(宽×长) 1000×10000mm 1000×10000mm
卸料高度 3200mm 3200mm
柴油发动机 功率 75kw 75kw
制造商 卡特帕金斯 卡特帕金斯
整机 功率 202.5kw 286.5kw
控制方式 有线/无线(选配) 有线/无线(选配)
型号 WT160SC WT250SC WT300HPM WT400HPM
运输外形尺寸 长度 16800mm 19000mm 19000mm 19500mm
宽度 3500mm 3600mm 3900mm 3900mm
高度 3700mm 3800mm 3800mm 3800mm
重量 50t 60t 55t 65t
上料输送机 料斗容积 3m³ 3m³ 3m³ 3m³
装载高度 2600m 2600m 2600m 2800m
装载宽度 1900mm 1900mm 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm 1000×6300mm 1200×6500mm
破碎机 型号 SC160 SC250 HP300 HP400
进料口 75-360mm 75-450mm 60-200mm 68-280mm
最大进料口尺寸 360mm 450mm 200mm 280mm
最小排料口 8-25mm 8-35mm 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×10000mm 1000×10000mm 1000×11000mm
卸料高度 3100mm 3490mm 3490mm 3690mm
返料筛 卸料高度 4200mm 4200mm 4400mm 4400mm
型号 HX1536 HX1536 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×5600mm 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×10000mm 650×11000mm 650×11000mm
卸料高度 4200mm 4200mm 4400mm 4400mm
柴油发动机 功率 96kw 132kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 207.12kw 297.12kw 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
