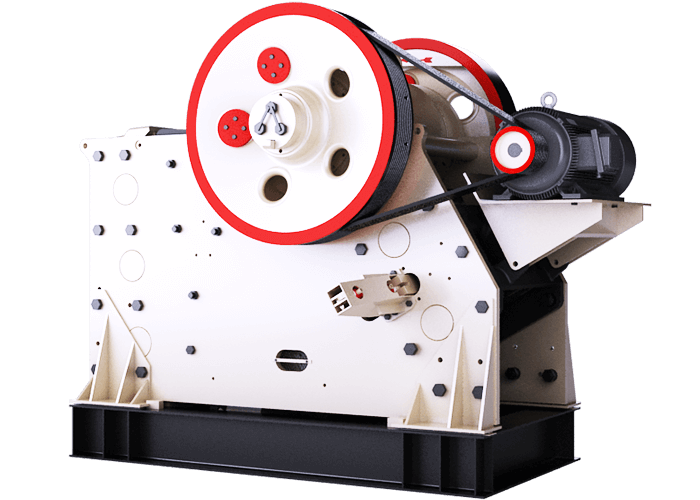

CJ欧版颚式破碎机

CJ欧版颚式破碎机

适用物料： 花岗岩、大理石、鹅卵石、白云石、石灰石，卵石，金矿石，玄武岩，石英石等物料。

应用领域： 砂石料场、矿山开采、煤矿开采、混凝土搅拌站、水泥加工等领域。

进料粒度
≤1000mm
生产能力
120-1590t/h
电机功率
90-200kw

产品介绍
客户案例
作业优势
技术参数

产品介绍

CJ系列颚式破碎机是一款引进先进技术、采用优质耐磨原材料打造而成的设备。该设备性能好、破碎比大、产量高，主要处理高强、高硬度物料，是矿山破碎生产线的初级设备，为后续设备打好基础。此款新型颚破结构的设计更科学合理，设备的运行参数、结构形式、维护调整等方面比传统机器更加具有优势。

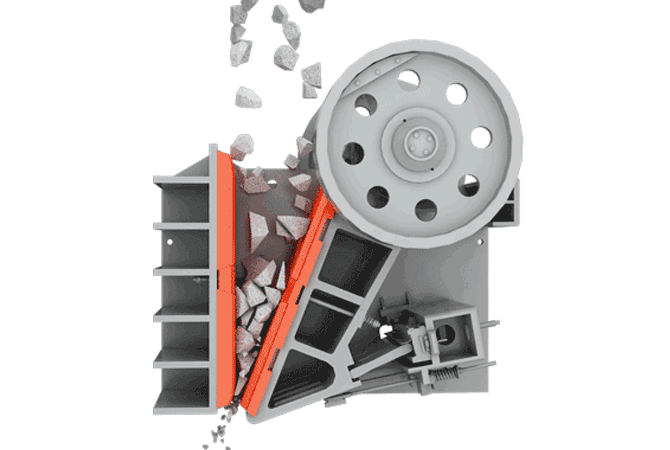

工作原理

CJ系列欧版颚式破碎机工作时，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；

当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。

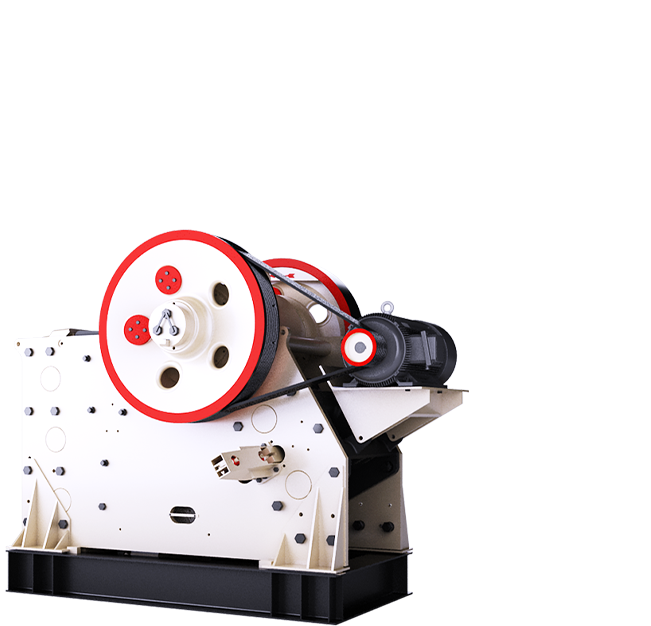

CJ欧版颚式破碎机介绍

案例现场

项目地点：山东破碎加工现场
加工物料：青石
设计产量：300t/h

山东用户的破碎生产线主要采用颚破+圆锥破碎机的搭配，整体结构合理紧凑，占地面积科学合理，设备搭配生产自动化强，流畅度高，可轻松完全每日生产任务。

作业优势

深腔破碎效率高： CJ欧版颚式破碎机的破碎腔采用对称'V'形结构，排料口采用楔块调整装置，调整更简单，安全又快捷。
设备承载能力强：该设备采用了更大更耐用的偏心轴轴承和齿形护板，使设备承载能力更强，产量更高，使用寿命更长。
制造工艺先进：对于欧版颚式破碎机的制造，不仅选用了高端的制作材料，而且工艺更先进，动颚总成采用高质量的铸钢件构成，重型偏心轴采用锻坯加工，更可靠耐用。
排料调整更方便：新型楔块调整设计，出料更均匀，排料口调整操作更简单、安全，出料粒度调整范围大。
机组一体化结构：电机座和主机采用一体化结构，安装简便、节约占用空间等，整机可以安放于钢架底座上，主机和底座间可以通过减震垫链接，静音小。
钢板肘板：肘板采用高强度钢板材料，破碎机过载时弯曲变形，保护破碎机关键件不受损坏。与传统铸铁肘板相比重量轻，更换容易；避免铸铁肘板折断落下，损坏破碎机。

产品优势图

产品参数

CJ系列欧版颚式破碎机
颚式破碎机
PEY系列液压保护颚式破碎机

型号	进料口尺寸（mm）	最大进料粒度（mm）	出料口调整范围（mm）	处理能力（t/h）	电机功率（KW）	外形尺寸长×宽×高（KW）
CJ80	800×510	410	40-175	55-335	4P 75	2660×2162×1800
CJ96	930×580	480	60-175	105-390	4P 90	2850×2180×1990
CJ100	1000×760	600	70-200	150-420	4P 110	3535×2350×2510
CJ106	1060×700	560	70-200	150-500	4P 110	3280×2510×2400
CJ116	1150×760	608	70-200	165-580	4P 132	3840×2440×2650
CJ120	1200×870	700	70-200	175-610	4P 160	3700×2790×2950
CJ125	1250×950	760	100-250	270-831	4P 160	4230×2820×3080
CJ130	1300×1000	800	100-250	270-831	4P 185	4220×2810×3330
CJ150	1400×1200	960	125-250	340-880	4P 200	5040×3445×3970
CJ160	1600×1200	960	150-300	430-1145	4P 250	5780×3460×3840
CJ180	1800×1200	960	150-300	500-1300	6P 315	5640×3780×3920
CJ200	2000×1500	1200	175-300	630-1435	6P 400	6600×4040×4580

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	进料口尺寸 (mm）	最大进料粒度 (mm)	排料口调整范围 (mm)	处理能力(t/h)	偏心轴转速(r/min)	电机功率 (kw)	外形尺寸（长×宽×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	PEY-400x600	PEY-500x750	PEY-600x900	PEY-750x1060	PEY-300x1300
进料口尺寸(mm)	400x600	500x750	600x900	750x1060	300x1300
最大进料粒度（mm）	340	425	500	630	250
出料粒度（mm)	40～90	35～100	75～125	80～150	20～100
偏心轴转速	30	255		250	255
处理能力(t/h)	30～65	50～120	80～200	120～220	40～100
主电机功率(KW)	30	55	75	110	75
液压油缸	工作压力：5-7MPa 油缸内径：Φ250mm 活塞行程：160mm	工作压力：5-8MPa 油缸内径：Φ320mm 活塞行程：200mm		工作压力：11MPa 油缸内径：Φ400mm 活塞行程：320mm	工作压力：5-8MPa 油缸内径：Φ320mm 活塞行程：200mm
外形尺寸（长x宽x高)	3030x1350x1600	3300x1900x2100	3955x3360x2398	4980x2500x3100	4050x3420x1850
机器重量(kg)	9480	16200	23400	37800	18200
